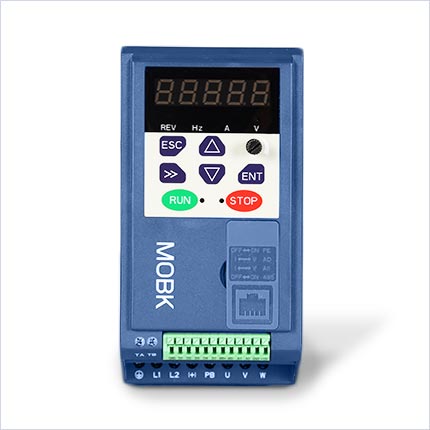

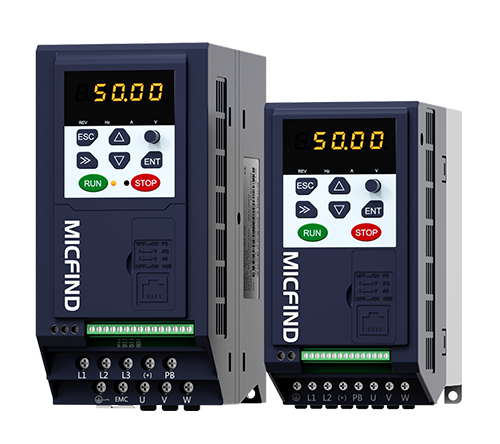

MT110系列精巧型矢量变频器
![矢量变频器-精巧型](https://nwzimg.wezhan.cn/contents/sitefiles2040/10201395/images/27576155.png)
MT110是一款精巧型变频器,产品结构精巧,外形美观,使用方便;软件性能优异、简捷易用;硬件采用高可靠性设计。可用于各种开环调速/力矩控制设备,尤其适合对系统成本、可靠性与体积有苛刻要求的场合。
应用场合:纺织机械、印刷包装、食品机械、离心机、塑料机械等
![纺织机械](https://nwzimg.wezhan.cn/contents/sitefiles2040/10201395/images/17410103.jpg)
![印刷包装](https://nwzimg.wezhan.cn/contents/sitefiles2040/10201395/images/17410104.jpg)
![食品机械](https://nwzimg.wezhan.cn/contents/sitefiles2040/10201395/images/17410052.jpg)
产品特点
1、输入电压范围广泛:单相/三相220V机型:200V-240V、三相380V机型:380V-440V;
2、体积小,先进的热设计,先进的热设计,比同类型变频器体积大大缩小;
3、接线方便,无需“翻盖”进行强电及弱电配线,效率高;
4、速度控制精度高:V/F控制:±0.5%,SVC控制:±0.2%;
5、软件功能强大:标配Modbus通讯,支持虚拟端子、可编程的逻辑应用,保护功能完善;
6、硬件可靠性高:保护全面、抗干扰能力强;
7、统一的键盘接口:兼容本公司各种操作键盘(LCD液晶键盘MTSOP0、数码键盘MTBOP0/MTBOP2)、支持上位机MicStudio调试。
产品功能
![宽电压设计](https://nwzimg.wezhan.cn/contents/sitefiles2040/10201395/images/17410058.png)
满足包括欧洲、北美、印度等在内的380-480V三相电网需求。
![矢量控制](https://nwzimg.wezhan.cn/contents/sitefiles2040/10201395/images/17410059.png)
矢量控制下最高输出频率达500Hz,能够实现10倍弱磁调速范围内高精度速度输出。
![直流制动回路](https://nwzimg.wezhan.cn/contents/sitefiles2040/10201395/images/21391063.png)
0.4kW-7.5kW(G)内置制动单元。制动能力强:短时制动可达1.1-1.4倍变频器额定功率;制动保护更全面:具有制动回路过流保护、制动电阻短路保护功能。
![低速大转矩](https://nwzimg.wezhan.cn/contents/sitefiles2040/10201395/images/17410061.png)
矢量模式下,转矩曲线线性度偏差在3%以内,转矩输出稳定,低频转矩大,能够实现超低速0.01Hz的稳定带载动行,转矩模式与速度模式可进行便捷切换,完善的直流制动回路方案。
![独立风道](https://nwzimg.wezhan.cn/contents/sitefiles2040/10201395/images/17410062.png)
独立风道设计,可有效防止灰尘进入变频器内部而造成短路故障,提高可靠性;选用长寿命大风量的冷却风机,有效降低变频器的温升,保障变频器可靠稳定运行。
![飞车启动](https://nwzimg.wezhan.cn/contents/sitefiles2040/10201395/images/17410063.png)
可避免因直接启动造成的过流故障,实现平稳启动;可减少瞬间停电对生产的影响;可减少对电网的冲击。
![节能功能](https://nwzimg.wezhan.cn/contents/sitefiles2040/10201395/images/21390979.png)
通过电压磁通矢量算法,实现对输出电压的闭环控制;在电机转矩要求低时,根据负载电流减小励磁电流;最大化的提高电机效率;减少电机损耗,减少能量损耗。
![负载电流的实时监控](https://nwzimg.wezhan.cn/contents/sitefiles2040/10201395/images/17410065.png)
运行时通过对负载电流的实时监控,自动限定其不超过设定的过流抑制点,以防止电流过大而引起的故障跳闸,对于一些惯性较大或变化剧烈的负载,该功能尤其适用。
![过载能力强](https://nwzimg.wezhan.cn/contents/sitefiles2040/10201395/images/17410066.png)
150%时60s,180%时10s,200%时0.5s;过载保护持久耐用。
![](https://nwzimg.wezhan.cn/contents/sitefiles2040/10201395/images/17410067.png)
PID控制功能
![](https://nwzimg.wezhan.cn/contents/sitefiles2040/10201395/images/17410068.png)
瞬停不停
![](https://nwzimg.wezhan.cn/contents/sitefiles2040/10201395/images/17410069.png)
多电机切换
![](https://nwzimg.wezhan.cn/contents/sitefiles2040/10201395/images/17410070.png)
摆频
![](https://nwzimg.wezhan.cn/contents/sitefiles2040/10201395/images/17410071.png)
过调制能力强
![](https://nwzimg.wezhan.cn/contents/sitefiles2040/10201395/images/17410072.png)
高速弱磁控制
![](https://nwzimg.wezhan.cn/contents/sitefiles2040/10201395/images/17410074.png)
转速跟踪启动
![](https://nwzimg.wezhan.cn/contents/sitefiles2040/10201395/images/17410073.png)
电脑监控软件
外形编号 | 型号 | 外形及安装尺寸(mm) | ||||||
A | B | H | W | D | фd | 安装螺丝 | ||
SIZE A | MT110-0R4-S2B | 66 | 137 | 145 | 75 | 115 | ф5.0 | M4*16 |
MT110-0R7-S2B | ||||||||
SIZE B | MT110-0R7-T4B | 72 | 165 | 175 | 86 | 128 | ф5.0 | M4*16 |
MT110-1R5-T4B | ||||||||
MT110-2R2-T4B | ||||||||
MT110-4R0-T4B | ||||||||
MT110-1R5-S2B | ||||||||
MT110-2R2-S2B | ||||||||
SIZE C | MT110-5R5-T4B | 108 | 225 | 235 | 120 | 158 | ф5.0 | M4*16 |
MT110-7R5-T4B |
