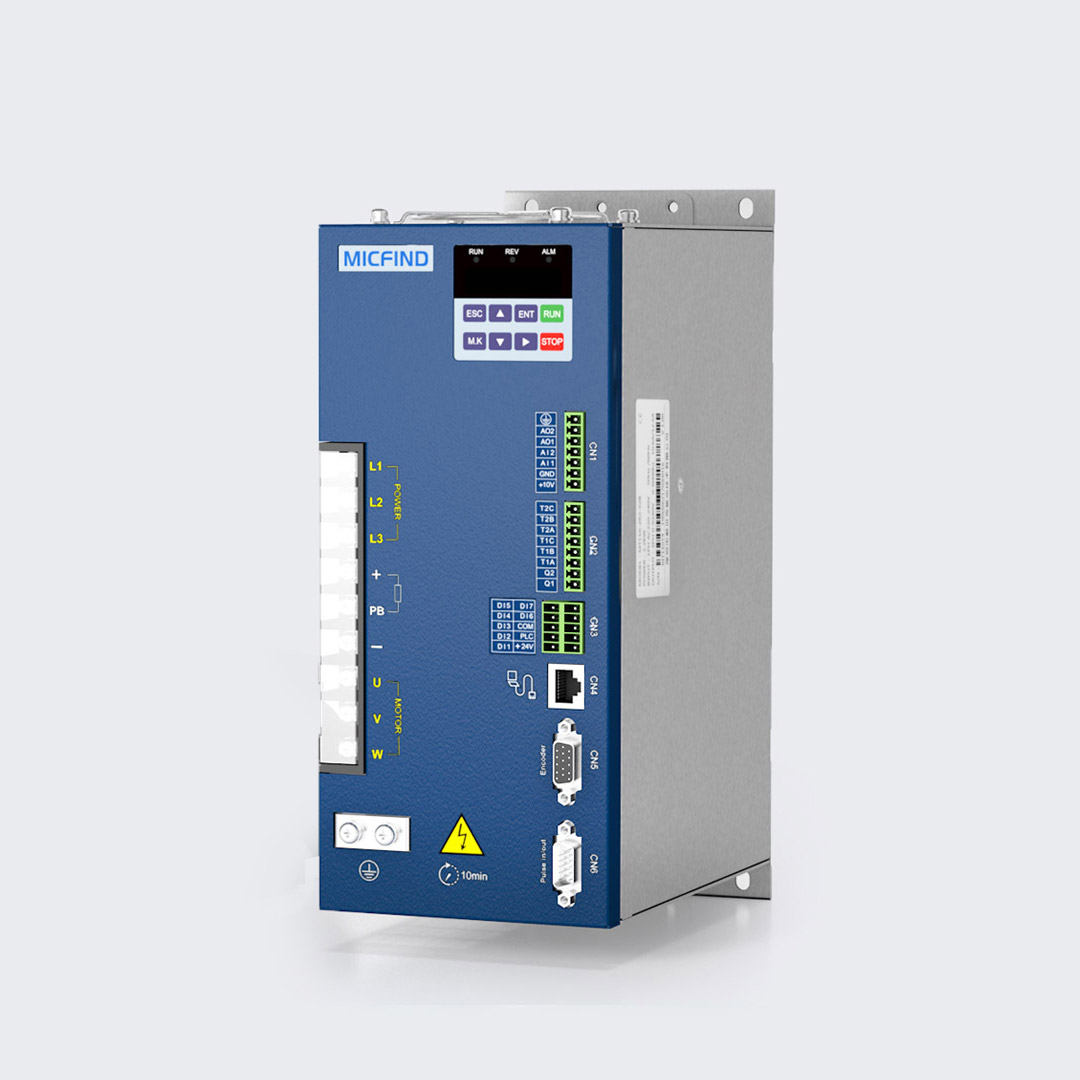

S5系列主轴伺服专用驱动器
S5驱动器既可以驱动感应电机,也可驱动永磁同步电机。产品具有模拟量脉冲型、EtherCAT总线型以及 Mechatrolink-III 总线型;具有丰富的编码器接口,支持差分增量式编码器、正余弦编码器、以及 17/23 位绝对值编码器。
应用场合:可以完美地实现:
数控铣床、数控镗床、加工中心、数控立车、龙门机床、数控车床、数控磨床、车铣复合机床等数控设备主轴(电主轴)的驱动。
产品特点
1
集异步、同步电机驱动于一体,支持SVC和VC控制;
2
过载能力:200% 10秒,标配制动回路过流保护功能;
3
精确的速度、位置控制,定位精度达到±1个脉冲;
4
强大的自学习功能,快速匹配第三方电机;
5
弱磁升速能力强,弱磁区可发挥电机最大出力
技术规格
指令输入 | |
形式:CW/CCW,Pulse+Sign,AB正交脉冲,总线通信; | |
平滑形式:数字平滑滤波; | |
脉冲频率:0~500kHz | |
分频输出 | |
频率:0~500kHz | |
来源:第一或第二编码器可选 | |
分频系数:任意 | |
传感器接口:支持KTY84,PT100,PT1000,PTC等温度传感器 | |
调试方式:本地键盘,MTSOP0液晶键盘,或MicStudio上位机; | |
软件功能:主轴定向,模式切换,内部多段位置,齿轮比切换,原点回归等 |
系列说明
驱动器型号 | 额定容量 | 额定输入电流 | 额定输出电流 | 适配电机 | 结构尺寸 |
S5□-□-4R0-T4B | 5.9kVA | 11.0A | 9.4A | 4.0kW | SIZE A |
S5□-□-5R5-T4B | 8.9kVA | 15.0A | 13.0A | 5.5kW | |
S5□-□-7R5-T4B | 11kVA | 21.0A | 17.0A | 7.5kW | |
S5□-□-011-T4B | 17kVA | 26.0A | 25.0A | 11kW | SIZE B |
S5□-□-015-T4B | 21kVA | 35.0A | 32.0A | 15kW |
安装尺寸
外形编号 | 涵盖机型 | 外形及安装尺寸(mm) | |||||||
A | B | H | H | H1 | D | фd | 安装螺丝 | ||
SIZE A | S5□-□-4R0-T4B S5□-□-5R5-T4B S5□-□-7R5-T4B |
90 | 265 | 280 | 250 | 113 | 199.1 | ф6.0 | M5*16 |
SIZE B | S5□-□-011-T4B S5□-□-015-T4B |
110 | 305 | 320 | 290 | 140 | 215 | ф6.0 | M5*16 |
